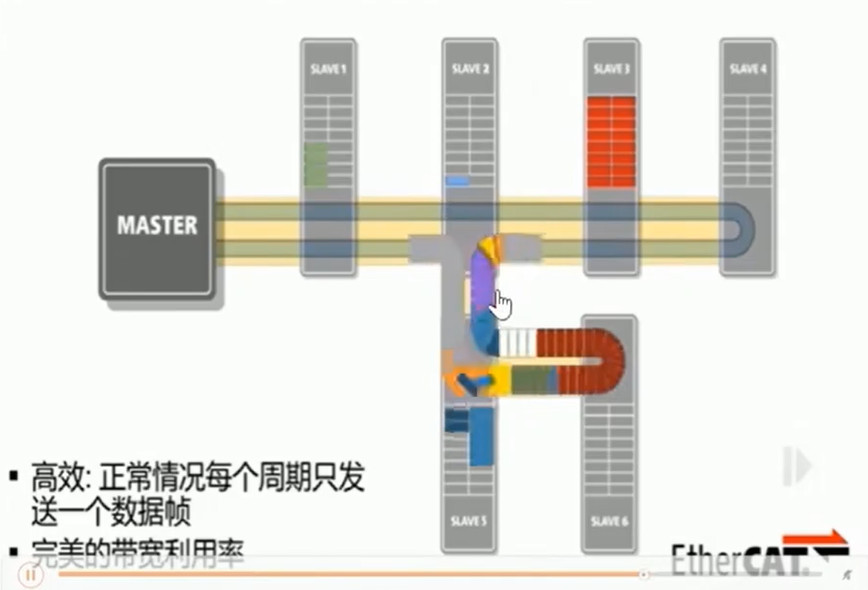

下面給大家做一下EtherCAT總線通訊的簡介，我們來看一下這個圖片，EtherCAT的報文從MATSER發出，如同一列快速行駛的火車，然后穿梭在各個從站之間，經過從站的時會與從站之間進行數據的交互，最后報文再回到MATSER，在整個過程中每個從站和這條報文之間只是做數據的交互，而從站不會發出報文，這就是EtherCAT的一個特點，整個網絡里面只有主站才具有發送報文的能力，而從站是不會發送報文的，和我們傳統的以太網相比，這種方式就大大的提高了帶寬的利用率。

      EtherCAT快速性，它的傳輸速率也叫太寬可以達到2乘100兆高速以太網全雙控模式，下面我們看一下它和其他總監的一個對比，這里有一個示例，這個系統有40個軸，每個軸6字節的輸入輸出數據，然后50個I/O站，總共有560個EtherCAT的總線端子，另外還有2000個數字量加200個模擬量I/O，總線長度超過500M，這個系統的EtherCAT循環周期只有230微秒，Sercos3是479微秒，同ProfientIRT模式是763微秒，EtherCAT循環時間雖然只有230微秒，但是它的總線復合率只有33%，整個報文的消耗的時間只有77微秒，我們?cè)俸虲AN做一下對比，一個CAN幀只有8個字節過程數據，它在500k的Bit/s下面需要的時間也要255微秒，所以和其他的總線相比，EtherCAT有非常明顯的性能基本優勢。

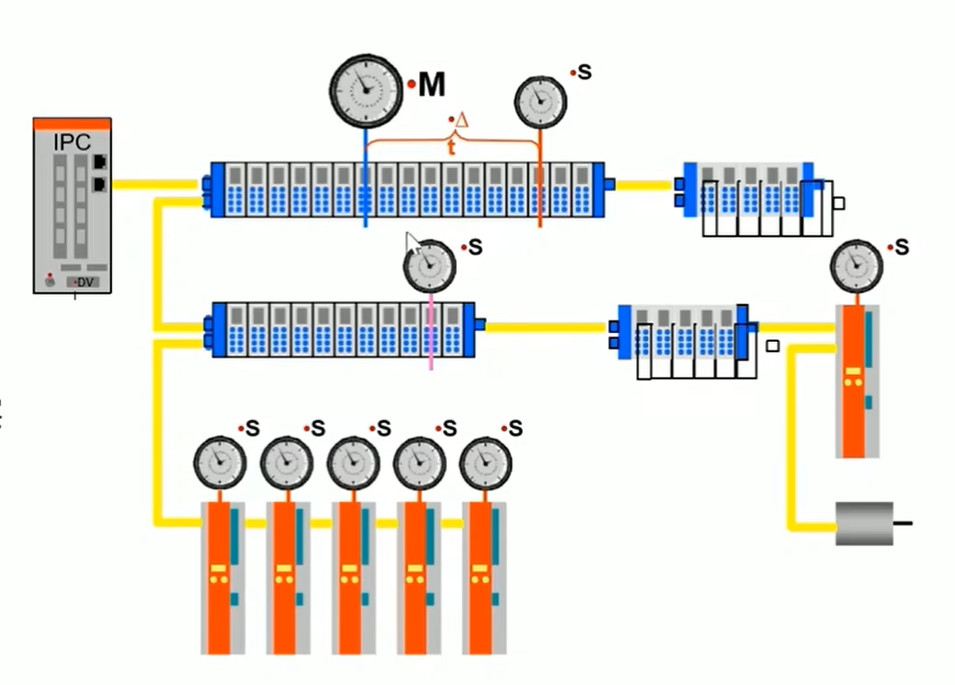

      DC分布時鐘，DC也就是distributed clock的一個縮寫，基于PC的控器越來越多了，但是PC系統它由于操作系統的原因，往往無法提供非常精確的時鐘，而 EtherCAT通訊在ESC芯片中提供硬件時鐘，它具有精確的時鐘校準系統，主時鐘一般不是放在主站上，可以放在任意的一個從站上，每一個從站都有精確的時鐘，這樣我們只需要定義其中的一個時鐘作為主時鐘，那么其他所有從站的時鐘再和這個時鐘之間做校準，這樣就能實現精確的同步。

EtherCAT總線通訊協議具體介紹，請看以下視頻
